PDF材料

プラスチックボードドレーン工法で実績のあるドレーン材の特長を生かし，大きな圧密沈下に適用できる鉛直ドレーン材と十分な排水量が確保できる高強度の水平ドレーン材を開発しました。下表に鉛直・水平ドレーン材の仕様の一例を示します。

項目 鉛直ドレーン材 水平ドレーン材
キャッスルボード キャッスルボード
材質 芯体 ポリオレフィン系樹脂 ポリオレフィン系樹脂
フィルター ポリエステル不織布 ポリエステル系不織布
寸法 厚さ 3.9±0.5(mm) 5.5±0.7(mm)
幅 94±2(mm) 150±3(mm)
透水係数 鉛直方向 1×100(cm/sec)以上 1×101(cm/sec)以上
水平方向 1×10-2(cm/sec)以上 1×10-2(cm/sec)以上
引張強度 常体時 2.5(kN/製品幅)以上 4.8(kN/製品幅)以上
湿潤時 2.5(kN/製品幅)以上 4.8(kN/製品幅)以上

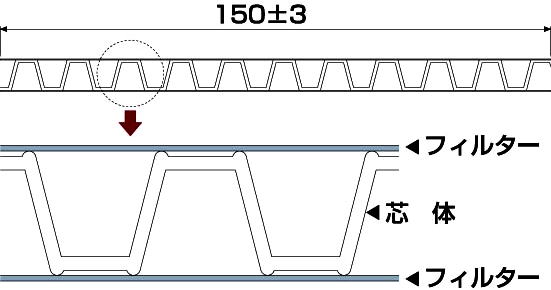

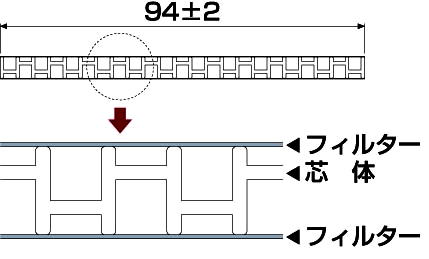

鉛直ドレーン材 水平ドレーン材

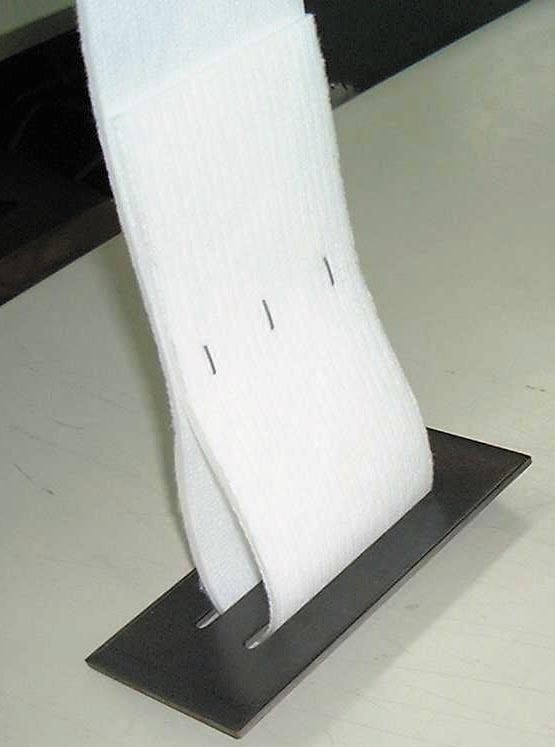

専用アンカー材
PDF工法用に新しく開発された，新しいアンカー材です。超軟弱地盤中でもドレーン材の共上がり現象を防止することができます。
